Описание: «Седловой отвод с фрезой электросварной TRANS-QUADRO ПЭ100 SDR11»
Седловой отвод с фрезой электросварной TRANS-QUADRO ПЭ100 SDR11 соответствует нормам EN 1555-1 и EN 12201-1.
Стойкость к внутреннему давлению
- ГАЗ (MOP) 10 бар для SDR 11; 6 бар для SDR 17
- ВОДА(PN) 16 бар для SDR 11; 10 бар для SDR 17
Технические параметры материала
|
Параметр |
Свойства |
Метода проверки |
|
Плотность пластмассы |
≥ 930 кг/м³ |
ISO 1183-1 |
|
Индекс текучести (MFR) |
0.3 ± 0.1 г/10 мин |
ISO 1133-1 |
|
Время индукции окисления |
≥ 20 мин |
EN 728 |
|
Цвет |
чёрный | |

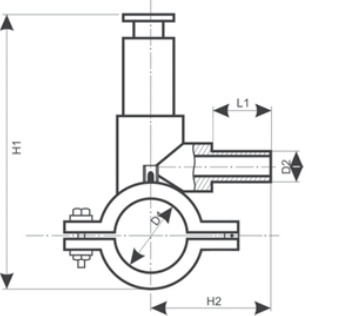

Технические характеристики
|
Артикул |
D |
D2 |
H1 |
H2 |
L1 |
|
TS 40/25 |
40 мм |
25 мм |
165 мм |
95 мм |
46 мм |
|
TS 40/32 |
40 мм |
32 мм |
165 мм |
100 мм |
51 мм |
|
TS 50/25 |
50 мм |
25 мм |
175 мм |
94 мм |
46 мм |
|
TS 50/32 |
50 мм |
32 мм |
175 мм |
99 мм |
51 мм |
|
TS 63/25 |
63 мм |
25 мм |
205 мм |
89 мм |
50 мм |
|
TS 63/32 |
63 мм |
32 мм |
205 мм |
89 мм |
50 мм |
|
TS 63/40 |
63 мм |
40 мм |
205 мм |
89 мм |
50 мм |
|
TS 63/50 |
63 мм |
50 мм |
215 мм |
110 мм |
55 мм |
|
TS 63/63 |
63 мм |
63 мм |
215 мм |
119 мм |
64 мм |
|
TS 75/25 |
75 мм |
25 мм |
220 мм |
91 мм |
50 мм |
|
TS 75/32 |
75 мм |
32 мм |
220 мм |
89 мм |
52 мм |
|
TS 75/40 |
75 мм |
40 мм |
220 мм |
91 мм |
50 мм |
|
TS 90/25 |
90 мм |
25 мм |
228 мм |
90 мм |
50 мм |
|
TS 90/32 |
90 мм |
32 мм |
228 мм |
91 мм |
51 мм |
|
TS 90/40 |
90 мм |
40 мм |
228 мм |
91 мм |
51 мм |
|
TS 90/63 |
90 мм |
63 мм |
255 мм |
124 мм |
90 мм |
|
TS 110/32 |
110 мм |
32 мм |
280 мм |
140 мм |
106 мм |
|
TS 110/40 |
110 мм |
40 мм |
280 мм |
132 мм |
98 мм |
|
TS 110/63 |
110 мм |
63 мм |
280 мм |
130 мм |
79 мм |
|
TS 125/32 |
125 мм |
32 мм |
315 мм |
132 мм |
91 мм |
|
TS 125/40 |
125 мм |
40 мм |
315 мм |
132 мм |
90 мм |
|
TS 125/63 |
125 мм |
63 мм |
315 мм |
132 мм |
101 мм |
|
TS 160/32 |
160 мм |
32 мм |
334 мм |
136 мм |
103 мм |
|
TS 160/63 |
160 мм |
63 мм |
334 мм |
135 мм |
69 мм |
|
TS 225/63 |
225 мм |
63 мм |
417 мм |
138 мм |
107 мм |
