Описание: «Высокочастотный искровой тестер STANIX PST-100»

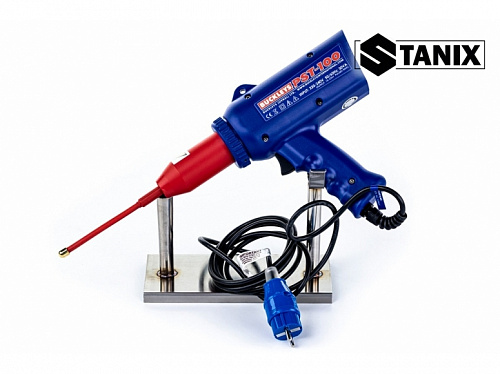

Высокочастотный искровой тестер STANIX PST-100

Преимущества

Детектор утечки искры STANIX PST-100 BUCKLEYS – электроискровый прибор для неразрушающего контроля сварных швов серии геомембранных сварочных аппаратов STANIX.
С его помощью можно проверить и оценить целостность и однородность сварочных швов в электропроводящих пластиковых и прорезиненных покрытиях и мембранах – ПВХ, ПЭ, ПП и ПВДФ, в том числе, на металлической подложке.
Он помогает обнаружить сквозные и несквозные дефекты – поры, точечные отверстия и трещины.
Электроискровой способ тестирования дает возможность проводить тщательную проверку сварных швов корпусов, изготовленных из листовых пластиков, и обнаруживать в них мельчайшие дефекты.
Контроль осуществляется импульсным напряжением переменной частоты, что обеспечивает высокую энергоэффективность, а водонепроницаемый корпус и общая изоляция гарантируют абсолютную безопасность эксплуатации.
Воздействие озона, создаваемого искрой высокого напряжения, не вредит здоровью человека. Однако, при работе в ограниченном пространстве в помещении, необходимо обеспечить соответствующую вентиляцию.
Модель STANIX PST-100 BUCKLEYS подходит для электроискрового тестирования сварки внахлест и стыковых соединений пластиковых и резиновых изделий в нефтехимической промышленности, трубопроводных системах, а также для проверки плотности швов при экструзионной сварке полимерных геомембран.

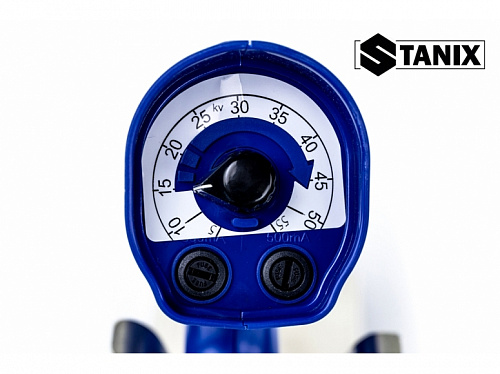

Выходное напряжение с импульсным кольцом, подаваемое к разрядному прибору, можно регулировать в пределах от 10 кВ до 55 кВ, в зависимости от толщины свариваемого материала и предполагаемой величины дефекта, что позволяет проводить неразрушающие испытания.
Диапазон исследуемых толщин покрытий и футеровок варьируется от 3 до 30 мм.
Период импульсов составляет 20 мс при частоте 50 Гц или 16.6 мс при частоте 60 Гц, частота
кольца – примерно 100 кГц.

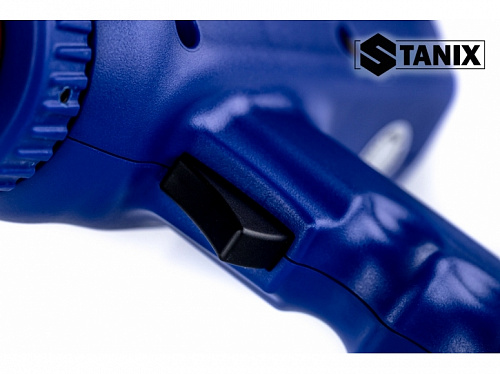

Кнопка включения высокочастотных электрических волн имеет мягкий ход, что сказывается на удобстве работы оператора.
Благодаря простоте управления и техническим характеристикам, легкий и удобный для переноски искровой тестер без звукового и визуального эффекта, подходит для проведения испытаний в сложных полевых условиях в диапазоне рабочих температур – от 0 до +30 градусов.
Принцип действия детектора утечки искры PST-100 основан на приложении к сварочному шву высокого напряжения. При этом, качественному покрытию высокое напряжение не наносит никакого вреда.
При испытании сварного соединения, один конец провода источника высокого напряжения подводят через пластину к внутренней поверхности диагностируемого объекта, а другой – к щупу, перемещаемому вдоль сварного шва.
При наличии дефектных участков, воздушные промежутки пробиваются высоким напряжением, и между щупом и пластиной образуется бесконтактная искра.
Контрольное напряжение выставляется, в зависимости от толщины покрытия.
Для материалов толщиной от 1 мм до 30 мм обычно используется стандартная формула расчета напряжения SP-02-74.

Комплектация

высоковольтный блок;
источник питания 230В;
гибкий электрод удобной формы длиной 150 мм.

Технические характеристики

Наименование	Высокочастотный искровой тестер STANIX PST-100
Диапазон рабочих температур	0-30 °C
Выходное напряжение	от 10 до 50 кВ
Максимальная потребляемая мощность	30 В·А
Диапазон температур хранения	от -10 до + 40 °C
Напряжение электропитания	220-240 или 105-120 В
Частота электротока	50/60 Гц
Категория установки	II
Масса	1 кг
