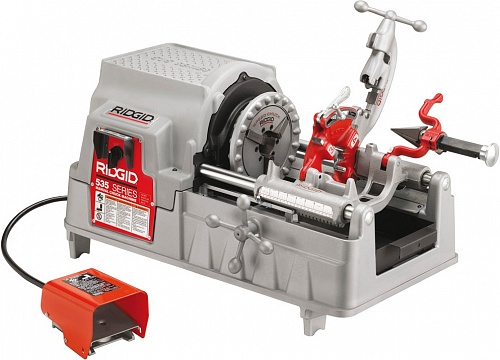

Описание: «Резьбонарезной станок RIDGID 535 с ручным патроном»
Резьбонарезной станок RIDGID 535 с ручным патроном предназначен для нарезания трубной, конической и цилиндрической резьбы на трубах Ø 1/8" – 2", на трубах Ø 2 1/2" – 4" с применением резьбонарезной головки со ступенчатой регулировкой RIDGID 141, на трубах Ø 4" – 6" с применением резьбонарезной головки со ступенчатой регулировкой RIDGID 161 (резьба только NPT), а также болтовой резьбы на болтах Ø 1/4" – 2".
Преимущества
- Прочный и надежный, предназначен для промышленного применения, с возросшей производительностью благодаря дополнительным функциям
- Каретка с большим клиренсом, которая облегчает выполнение операции нарезания резьбы, а большая верхняя крышка – удобная подставка для инструментов и материалов во время работ
- Быстрозажимной патрон со сменными губками кулачков (3 шт.), с центрами губок кулачков и мгновенным захватом рабочей заготовки
- Задний центрирующий патрон кулачкового действия, вращается вместе с зажимным патроном
- Можно использовать с резьбонарезными головками RIDGID 141 и 161
- Применяются резьбонарезные головки RIDGID 815A (самооткрывающиеся) или RIDGID 811A (быстрооткрывающиеся)
- Имеется линейка для быстрого и точного среза заготовки
- Электродвигатель на выбор, универсальный (1,5 кВт) или трехфазный асинхронный (1,35 / 1,7 кВт)
- Переключатели типа "вперед / выкл. / назад" (FOR / OFF / REV) и встроенная педаль-пускатель
- Самопрокачивающий шестеренчатый масляный насос
- Самоцентрирующийся, полностью плавающий труборез. Выпускаются две модели:
- Стандартная: роликовый труборез RIDGID 820, Ø труб 1/8" – 2" (6 – 50 мм), Ø болтов 1/4" – 1" (8 – 25 мм)
- Дополнительная: труборез с лезвиями RIDGID 821, размеры труб Ø 1/2" – 2" (15 – 50 мм)
- Зенковка: конус с 5-ю канавками, правая, 1/8" – 2" (6 – 50 мм)
- Комбинированная правая / левая зенковка
- Большой лоток для сбора стружки и поддон для емкости с маслом 6,6 л делают RIDGID 535 идеальным для длительного беспрерывного нарезания резьбы
- Возможно использование с желобонакатчиками RIDGID 916 и 918
- Разработан для максимального срока службы с важнейшими нововведениями для профессионалов, работающих с трубами
- Пользователи также получают преимущества от взаимозаменяемости деталей между RIDGID 535, автоматическим RIDGID 535A и другим оборудованием RIDGID
ВНИМАНИЕ! Обязательно используйте резьбонарезное масло (СОЖ) для нарезания качественной чистой резьбы и увеличения срока эксплуатации резьбонарезных гребенок.
Комплектация "machine only"
- Труборез: Модель 820, самоцентрирующийся с режущим роликом 821, плавающий
- Зенковка: Модель 341, 5 режущих кромок, правая
- Масло: 5 литров масла для резьбонарезки
- Запасной режущий ролик E-1023
- 2 шестигранных ключа (5/32", 3/16")
Комплектация "machine complete"
- Труборез: Модель 820, самоцентрирующийся с режущим роликом 821, плавающий
- Зенковка: Модель 341, 5 режущих кромок, правая
- Масло: 5 литров масла для резьбонарезки
- Запасной режущий ролик E-1023
- 2 шестигранных ключа (5/32", 3/16")
- Резьбонарезная головка: Модель 811-A или 815-A
- Гребенки:
- 1/2" – 3/4", BSPT, Легированные
- 1" – 2", BSPT, Легированные
- 1/2" – 3/4", BSPT, Быстрорежущие
- 1" – 2", BSPT, Быстрорежущие (комплектуются станки с 3-x фазным двигателем)
Технические характеристики
|
Наименование |
Резьбонарезной станок с ручным патроном | |||||
|
Артикул |
96052 |
96047 |
66630 |
10981 |
12441 |
12451 |
|
Модель |
Manual Chuck Only |
Manual Chuck Only |
Manual Chuck Complete 1/2" - 2" BSPT |
Manual Chuck Complete 1/2" - 2" BSPT |
Manual Chuck Complete 1/2" - 2" BSPT |
Manual Chuck Complete 1/2" - 2" BSPT |
|
Питание |
220 В, 50/60 Гц | |||||
|
Мощность |
1.5 кВт |
1.35/1.7 кВт |
1.5 кВт |
1.5 кВт |
1.35 / 1.7 кВт |
1.35 / 1.7 кВт |
|
Диаметр труб |
1/8" – 2" | |||||
|
Резьбонарезная головка |
|
Быстрооткрывающаяся RIDGID 811А |
Автоматическая самооткрывающаяся RIDGID 815А |
Быстрооткрывающаяся RIDGID 811А |
Автоматическая самооткрывающаяся RIDGID 815А | |
|
Частота вращения |
36 об/мин |
35/70 об/мин |
36 об/мин |
36 об/мин |
35/70 об/мин |
35/70 об/мин |
|
Вес |
116 кг |
139 кг |
122 кг |
122 кг |
158 кг |
158 кг |
