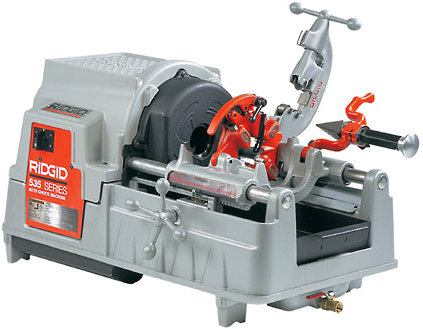

Описание: «Резьбонарезной станок RIDGID 535А с автоматическим зажимным патроном»
Резьбонарезной станок RIDGID 535А с автоматическим зажимным патроном предназначен для нарезки резьбы на трубах Ø 1/8" – 2 и Ø 2 1/2" – 4" с использованием резьбонарезной головки со ступенчатой регулировкой RIDGID 141, а также на болтах Ø 1/4" – 2" в промышленной индустрии.
Преимущества
- Прочная и надежная конструкция с высокой производительностью, предназначена для промышленного применения
- Переключатели типа "вперед / выкл / назад" ("FOR / OFF / REV") и встроенная педаль-пускатель
- Электродвигатель на выбор: универсальный однофазный коллекторный (1,5 кВт) или трехфазный асинхронный (1,35 / 1,7 кВт)
- Самопрокачивающий шестеренчатый масляный насос
- Автоматический зажимной патрон с четырьмя коваными губками и возможностью перестановки в обратном направлении
- Автоматический задний центрирующий патрон только для центрирования
- Резьбонарезная головка RIDGID 815A (автоматическая самооткрывающаяся) или RIDGID 811A (быстрооткрывающаяся)
- Возможность использования с резьбонарезной головкой со ступенчатой регулировкой RIDGID 141 для нарезки резьбы на трубах диаметром 2 1/2" – 4" (65 – 100 мм)
- Легированные резьбонарезные гребенки BSPT 1/2" – 3/4", 1" – 2" для универсального однофазного коллекторного электрического двигателя
- Быстрорежущие резьбонарезные гребенки BSPT 1/2" – 3/4", 1" – 2" для трехфазного асинхронного электрического двигателя
- Каретка с большим клиренсом, которая облегчает выполнение операции нарезания резьбы
- Самоцентрирующийся, полностью плавающий труборез:
- стандартный: роликовый труборез RIDGID 820, Ø труб 1/8" – 2" (6 – 50 мм), Ø болтов 1/4" – 1" (8 – 25 мм)
- дополнительный: труборез с лезвиями RIDGID 821, Ø труб 1/2" – 2" (15 – 50 мм)
- Линейка для быстрого и точного среза заготовки
- Комбинированная правая / левая зенковка RIDGID 341: конус с 5-ью канавками, Ø труб 1/8" – 2" (6 – 50 мм)
- Большой поддон для сбора стружки и емкость для масла 6,6 л для более длительного беспрерывного нарезания резьбы
- Большая верхняя крышка – удобная подставка для инструментов и материалов во время нарезания резьбы
- Возможно использование с желобонакатчиками RIDGID 916 и 918
- Разработан для максимального срока эксплуатации с важнейшими инновациями для профессионалов, работающих с трубами
- Взаимозаменяемость деталей между резьбонарезным станком RIDGID 535 с ручным патроном, резьбонарезным станком RIDGID 535A с автоматическим патроном и другим резьбонарезным оборудованием RIDGID
ВНИМАНИЕ! Обязательно используйте резьбонарезное масло (СОЖ) для нарезания качественной чистой резьбы и увеличения срока эксплуатации резьбонарезных гребенок.
Комплектация "machine only"
- Труборез: Модель 820, самоцентрирующийся с режущим роликом 821, плавающий
- Зенковка: Модель 341, 5 режущих кромок, правая
- Масло: 5 литров масла для резьбонарезки
- Запасной режущий ролик E-1023
- 2 шестигранных ключа (5/32", 3/16")
Комплектация "machine complete"
- Труборез: Модель 820, самоцентрирующийся с режущим роликом 821, плавающий
- Зенковка: Модель 341, 5 режущих кромок, правая
- Масло: 5 литров масла для резьбонарезки
- Запасной режущий ролик E-1023
- 2 шестигранных ключа (5/32", 3/16")
- Резьбонарезная головка: Модель 811-A или 815-A
- Гребенки:
- 1/2" – 3/4", BSPT, Легированные
- 1" – 2", BSPT, Легированные
- 1/2" – 3/4", BSPT, Быстрорежущие
- 1" – 2", BSPT, Быстрорежущие (комплектуются станки с 3-x фазным двигателем)
Технические характеристики
Наименование |
Резьбонарезной станок с автоматическим зажимным патроном | |||||
Артикул |
96067 |
96057 |
33471 |
33491 |
33501 |
33511 |
Модель |
535 Automatic Chuck Only |
535 Automatic Chuck Only |
535 Automatic Chuck Complete 1/2" - 2" BSPT |
535 Automatic Chuck Complete 1/2" - 2" BSPT |
535 Automatic Chuck Complete 1/2" - 2" BSPT |
535 Automatic Chuck Complete 1/2" - 2" BSPT |
Питание |
220 В, 50/60 Гц | |||||
Мощность |
1.5 кВт |
1.35 / 1.7 кВт |
1.5 кВт |
1.5 кВт |
1.35 / 1.7 кВт |
1.35 / 1.7 кВт |
Диаметр труб |
1/8" – 2" | |||||
Резьбонарезная головка |
- |
Быстрооткрывающаяся RIDGID 811А |
Автоматическая самооткрывающаяся RIDGID 815А |
Быстрооткрывающаяся RIDGID 811А |
Автоматическая самооткрывающаяся RIDGID 815А | |
Частота вращения |
36 об/мин |
35/70 об/мин |
36 об/мин |
36 об/мин |
35/70 об/мин |
35/70 об/мин |
Вес |
116 кг |
152 кг |
122 кг |
122 кг |
158 кг |
158 кг |
